JJF 2102-2024 X 射線安全檢查計算機斷層成像裝置（CT）校準規范

單能、雙能X射線安全檢查計算機斷層成像裝置(CT)的校準模體

實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號

以下參數，僅供參考！?。「嘣斍?，請咨詢：134-7367-2973 微信同號

JJF 2102-2024 X 射線安全檢查計算機斷層成像裝置（CT）校準規范

1.     產品介紹

測試模體包括4個模 體：空間分辨力測試模體、密度分辨力測試模體、等效原子序數測量值差異性測試模體、感興趣區域測量值相對偏差測試模體，每個模體的結構示意如下 。

2.  產品結構

A.1. 空間分辨力測試模體

模體由3組內嵌不同厚度鋁條（鋁材純度≥99%）的插件（長度130mm，截面邊長50 mm）組成，插件的材料為聚乙烯。模體的上方和下方各安裝有1組插件 , 用來測試設備在距離輸送帶不同位置處的空間分辨力。

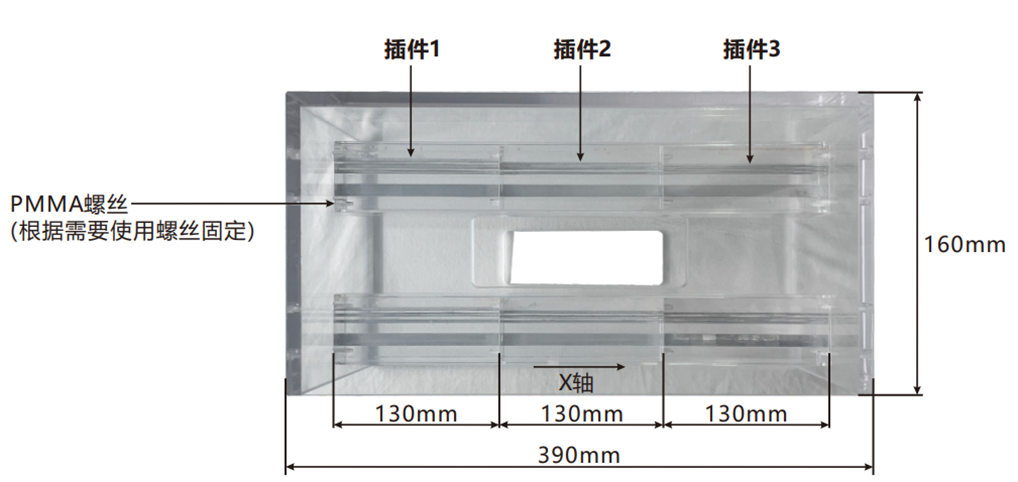

空間分辨力測試模體結構如圖 A.1 和 A.2所示 。

空間分辨力測試模體內鋁板厚度與其對應的空間分辨力見表 A.1。

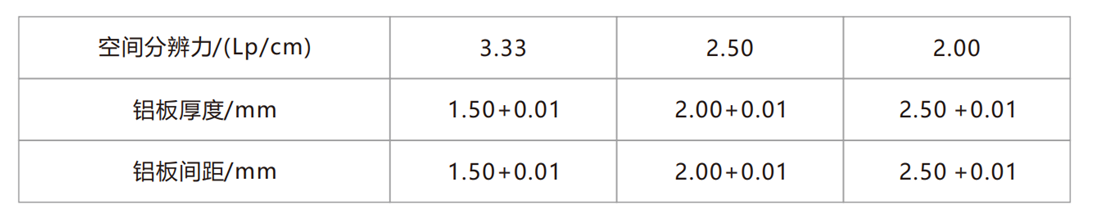

表 A.1 空間分辨力測試模體內鋁板厚度與其對應的空間分辨力

 A.2. 密度分辨力測試模體

模體為聚乙烯材質的可密封水箱，使用時應注滿水。模體內部嵌有 9個可密封的聚乙烯材質圓柱體容器（長度 120 mm），圓柱體直徑分別為（20±1）mm、（30±1）mm、（40±1）mm。相同直徑的 3個圓柱體內分別注滿密度為（1.010±0.001)g/mL、（1.020±0.001）g/mL、（1.030±0.001）g/mL的氯化鈉溶液，其對應的密度分辨力分別為 1% 、2% 、3% 。密度分辨力測試模體結構如圖 A.3 和 A.4所示 。

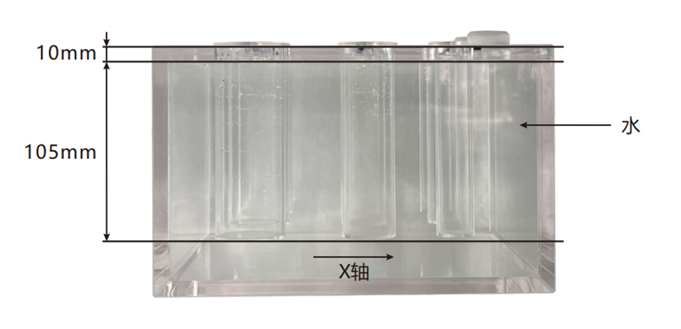

圖A.3 模體側面示意圖

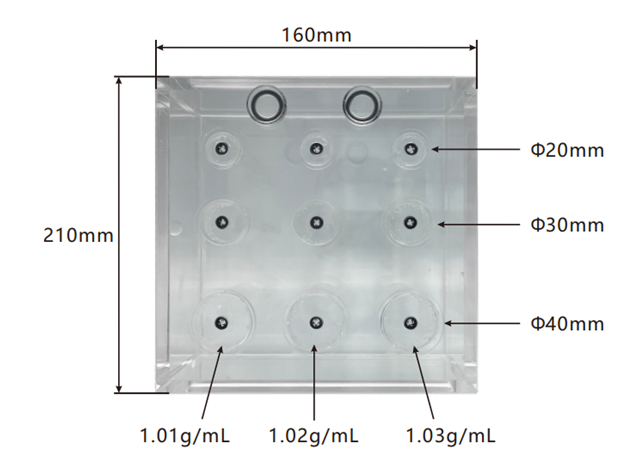

圖A.4 模體剖面示意圖

A.3. 等效原子序數測量值差異性測試模體

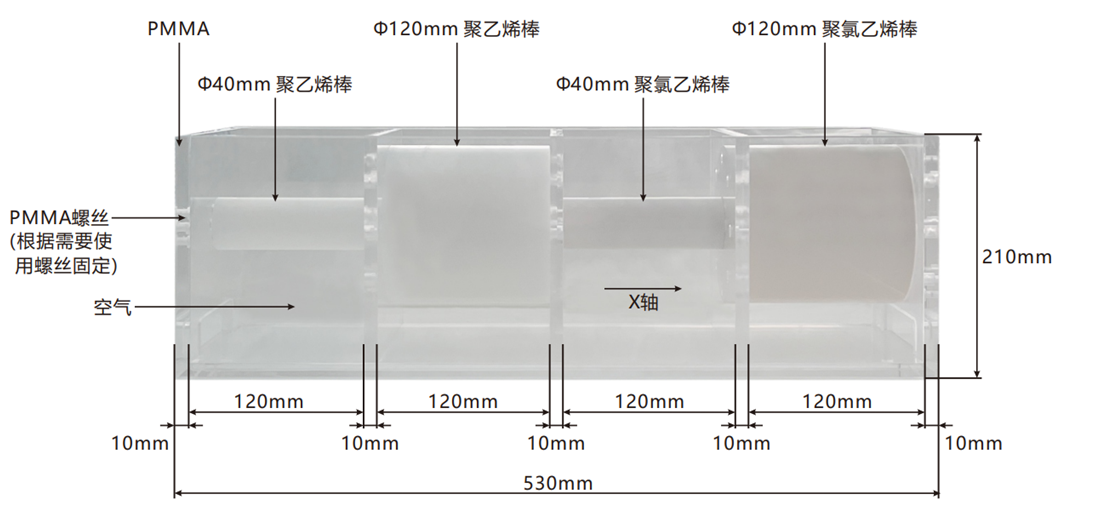

模體外殼為亞克力，內部由兩種不同材質、不同尺寸的插件（長度 120 mm）構成，直徑分別是 (40±1) mm 聚乙烯棒、(120±1) mm 聚乙烯棒 、(40±1)mm 聚氯乙烯棒 、 (120±1) mm 聚氯乙烯棒。等效原子序數測量差異性測試模體結構如圖 A.5所示 。

圖A.5 模體側面示意圖

A.4. 感興趣區域測量值相對偏差測試模體

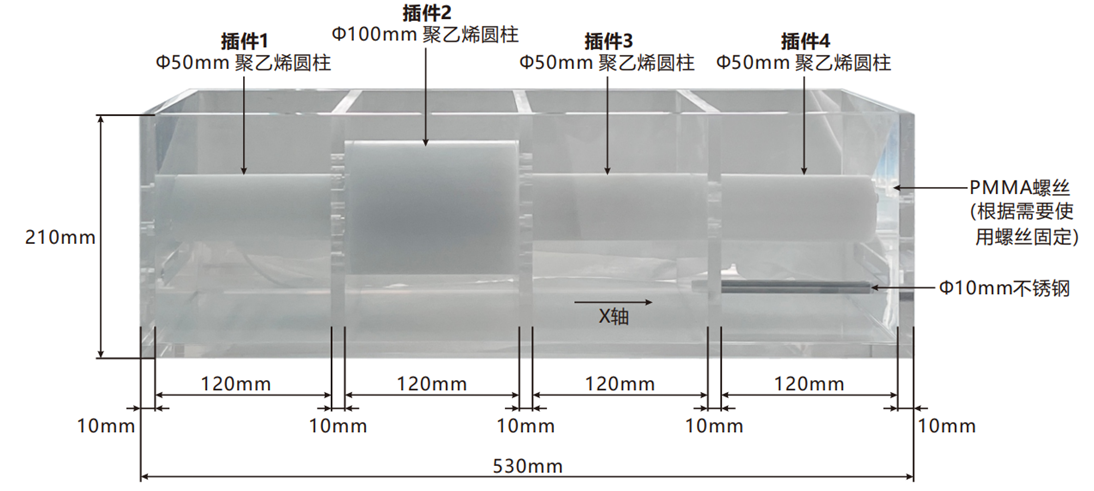

模體外殼材料為亞克力，模體內部由 4個插件（長度 120 mm）組成： 插件 1 為直徑 (50±1) mm 的聚乙烯圓柱； 插件 2 為直徑 (100±1) mm 的聚乙烯圓柱； 插件 3 主體與插件1相同 , 在圓柱中心插入一根直徑 (2.0±0.1) mm 的不銹鋼棒干擾物； 插件 4主體與插件 1相同 , 在距圓柱中心 60 mm 處放置一根直徑（10.0±0.1）mm的不銹鋼棒干擾物。 感興趣區域測量值相對偏差測試模體結構如圖 A.6所示。

圖A.6 模體側面示意圖
